Sterownik pompy 1-fazowej "SP-10"

Zastosowanie

Sterownik „SP-10” przeznaczony jest do zasilania i sterowania 1-fazowych silników pomp z rozruchem bezpośrednim o mocy max. do 2,5  KW.

Urządzenie spełnia następujące funkcje :

• zabezpiecza silnik pompy przed przeciążeniem poprzez zewnętrzny przekaźnik termiczny (nie jest na wyposażeniu sterownika) ,
• zabezpiecza pompę przed suchobiegiem, z regulacją czułości dla podłączonych sond pomiarowych,
• posiada 3-pozycyjny przełącznik wyboru sterowania : praca ręczna – 0 – praca automatyczna (sterowanie zewnętrznym beznapięciowym stykiem zwiernym, wyłącznikiem  ciśnieniowym „LC” )

Dwie wersje urządzenia z odmiennym zabezpieczeniem przed suchobiegiem :

• SP-10 – praca z dwoma sondami ( poziom załącz –poziom wyłącz),
• SP-10/1- praca z jedną sondą (poziom wyłącz – ponowne załączenie po czasie ok. 50 sek od ponownego zanurzenia tej sondy),
• Przy zamówieniu proszę w uwagach wpisać wybraną wersję sterownika,

Awaryjne wyłączenie pompy sygnalizowane jest zapaleniem się jednej z dwóch diod świecących ( z opisem : brak wody, termik,).

Zastosowany układ sygnalizacji precyzyjnie pokazując przyczynę awarii umożliwia szybkie jej zlokalizowanie i usunięcie.

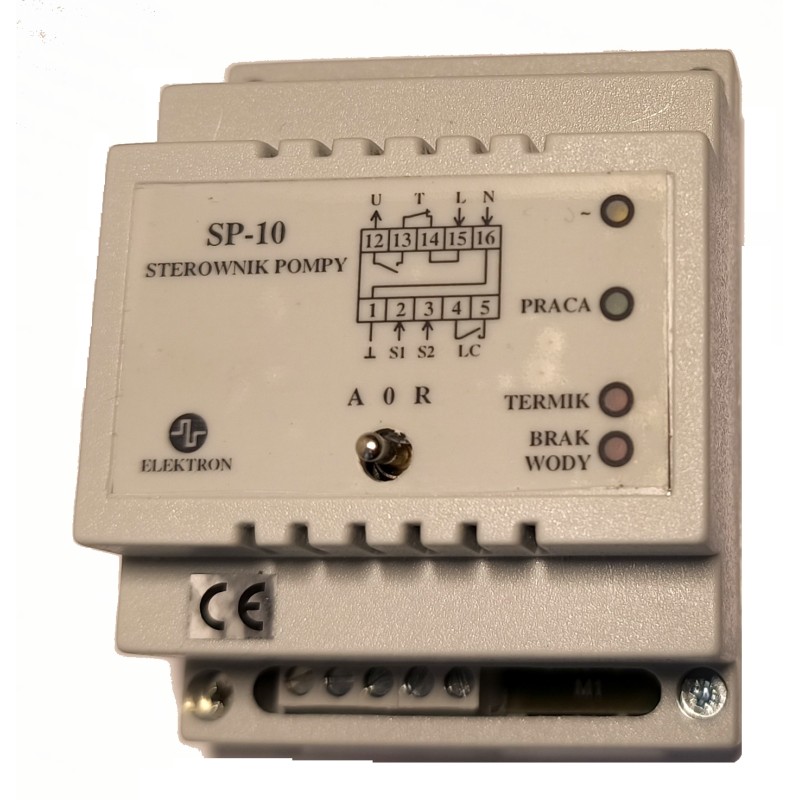

Opis konstrukcji

Urządzenie jest zabudowane w obudowie z tworzywa sztucznego - montaż na szynie DIN- 4 moduły.
Funkcje zainstalowanego w sterowniku 3-pozycyjnego przełącznika „A-0-R”:

• w pozycji „R” –praca ręczna – ciągła praca pompy.
• w pozycji „A”- praca automatyczna – praca w czasie  zwartych zacisków „4-5”na dolnej listwie przyłączeniowej

Do zacisków "4-5" należy podłączyć element sterowania automatycznego np. wyłącznik ciśnieniowy zainstalowany na hydroforze lub czujnik poziomu wody w przypadku napełniania otwartego zbiornika.

Na płycie czołowej znajdują się cztery następujące diody świecące :

• żółta – „sieć” ( sygnalizacja napięcia zasilania)
• zielona - „praca pompy”
• czerwona – „termik”
• czerwona – „brak wody”

Zabezpieczenie przed suchobiegiem dla pomp głębinowych lub pobierających wodę ze zbiorników działa w następujący sposób :

• SP-10 praca z dwoma sondami roboczymi np. typu SW-1K/...m- wyłączenie pompy po obniżeniu się poziomu cieczy poniżej dolnej sondy (S 1) i ponowne automatyczne załączenie po zanurzeniu się górnej (S2)

• SP-10/1 praca z jedną sondą np. typu SW-1K/...m- wyłączenie pompy po obniżeniu się poziomu cieczy poniżej tej sondy, ponowne automatyczne załączenie po czasie ok. 50-ciu sekund od ponownego zanurzenia tej sondy.
