PTM-5 /10...30 KW/Falownik - do deszczowni.

Zastosowanie

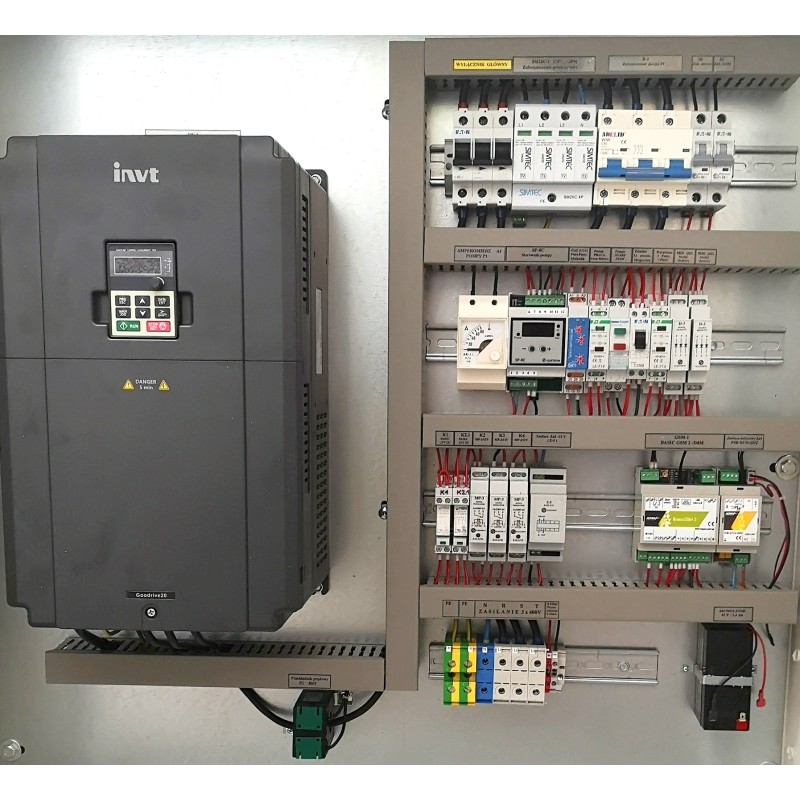

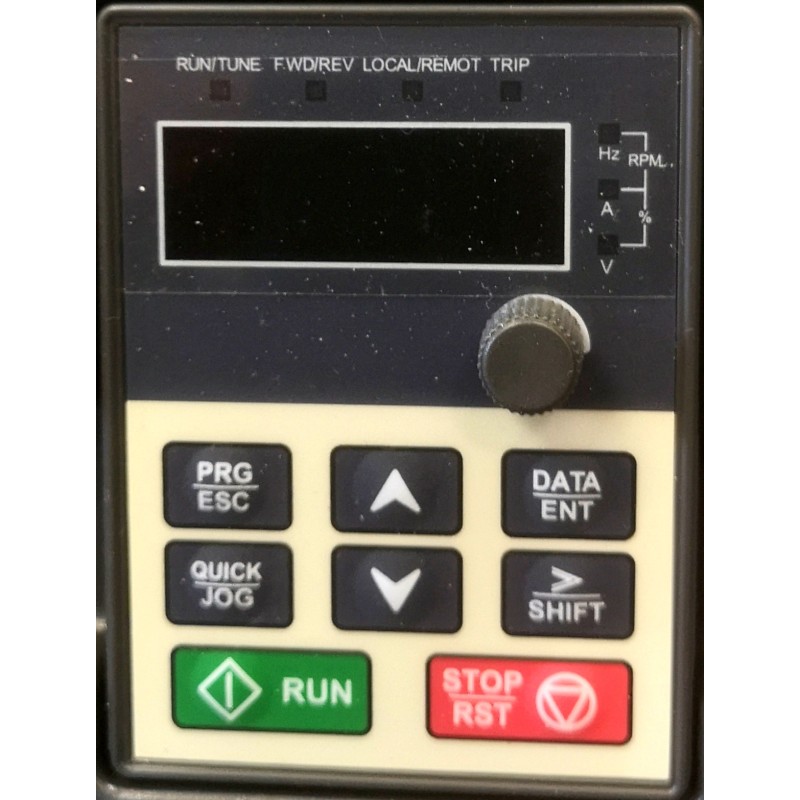

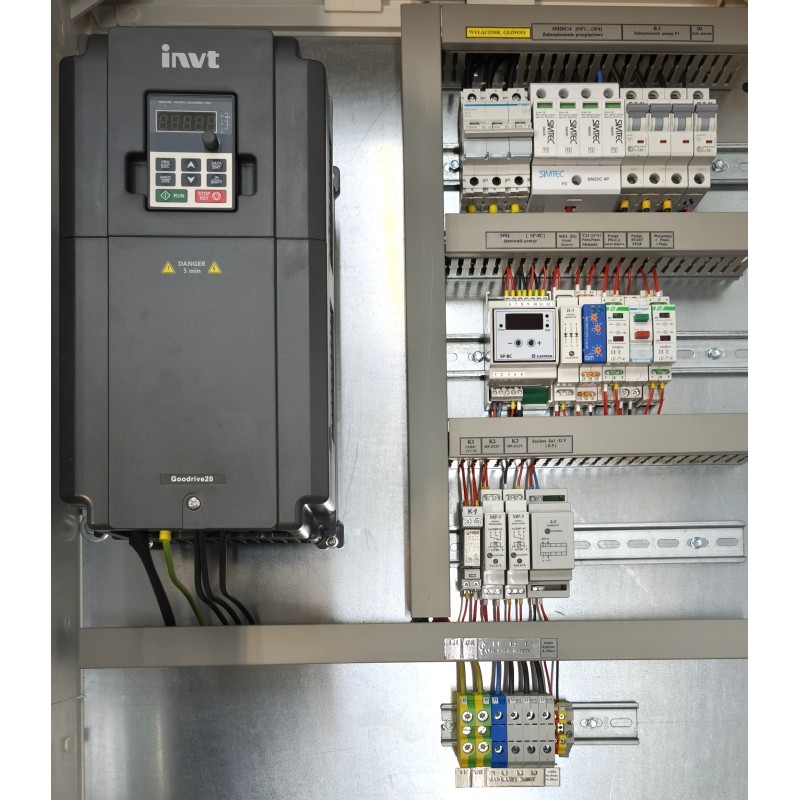

Szafa  PTM-5 w wersji podstawowej z falownikiem w obudowie z tworzywa do montażu naściennego ( lub z fundamentem do wkopania. Moc zastosowanej pompy 10....30KW ( możliwe wykonania na inne moce pompy). Falownik dobrany do mocy pompy. Ręczna nastawa potencjometrem częstotliwości pracy pompy ( obrotów silnika) umożliwia dobranie odpowiedniego strumienia ( żeby nie podlweać pola sąsiada)   Zastosowany sterownik typu SP-8C podłączony do przetwornika ciśnienia np. o zakresie 0...10 ( 16)  bar. Sterownik wyświetla aktualne ciśnienie i umożliwia wprowadzenie dwóch progów granicznych ciśnienia Pmin. i Pmax.  Zainstalowany przekaźnik czasowy z nastawą czasu rozruchu po którym nastąpi stabilizacja ciśnienia. W czasie rozruchu mogą być skoki ciśnienia powyżej i poniżej ustawionych progów lecz pompa się nie wyłączy. Po czasie rozruchu ( np. 3 minuty) sterownik przejmuje kontrolę ciśnienia i wyłączy trwale pompę jeśli : ciśnienie wzrośnie powyżej Pmax. ( wersja końca podlewania bez zaworu spustowego)  lub spadnie poniżej Pmin. ( koniec podlewania dla wersji z zaworem spustowym).

Spadek ciśnienia poniżej Pmin. wystąpi w dwóch przypadkach :

- koniec podlewania - zwinięty wąż na szpuli spowoduje otwarcie zaworu spustowego.

- awaria na instalacji wodnej ( wyciek wody ).

          Pompa załączana przyciskiem START ( świeci się lampka PRACA) – wyłączana przyciskiem STOP

Lampka AWARIA zaświeci się w przypadku braku fazy ( ZF-6) lub zadziałania zabezpieczenia przeciążeniowego

      Opcjonalnie szafa może być wyposażona w moduł alarmowy GSM z zasilaczem buforowym i akumulatorem.

W tej wersji w szafie jest przełącznik wyboru sterowania na miejscowe lub zdalne - przy sterowaniu zdalnym możemy załączyć i wyłączyć pompę telefonem komórkowym.

Przykładowa treść komunikatów SMS na tel. użytkownika :

• - praca pompy
• - wyłączenie pompy
• - awaria pompy
• - awaria brak Pmin. ( wysyłany jednocześnie z wyłączeniem pompy )
• - ciśnienie Pmax. ( wysyłany jednocześnie z wyłączeniem pompy )
• - brak U zasilania/ jest U zasilania
• - niskie napięcie DC ( rozładowany lub niesprawny akumulator) / dobre napięcie DC

Obudowa szafy OPN 462 o wymiarach 465 x 725 x 260 IP-44 - zamykana na klucz patentowy. Inna opcja to obudowa szafy z fundamentem do wkopania.

Opcjonalne zabezpieczenie pompy przed suchobiegiem - do kompletu potrzebne 2 lub 3 sondy do studni lub zbiornika. Sondy SW-1K/...m do kupienia : KLIKNIJ TUTAJ.

Przetwornik ciśnienia na zakres 1....10 (16 ) bar z gwintem 1/2' do kupienia KLIKNIJ TUTAJ

Możemy wykonać szafę także na inne moce pompy i także z innym algorytmem sterowania. Wycena takiej szafy po otrzymaniu wymaganych informacji.
