DW-1C - komplet na 1/2' dozowanie co 0,1 litra z dokładnością 0,5%

Zastosowanie

Przedmiotem sprzedaży jest zestaw DN15 zawierający dozownik DW-1C + przepływomierz owalno-zębaty 1/2' ( firmy Badger Meter) + elektrozawór 1/2' ze stali nierdzewnej S304. Dozowanie co 0,1 litra - możliwość ustawienia na dozowanie co 0,01 litra lub co 1 litr. Przepływ w zakresie 0,5....35 L/min.- temperatura płynów 0...+35 st.C. , ciśnienia robocze do 10 bar. Wysoka dokładność dozowania 0,5%. Elektrozawór z przewodem 2m zarobionym do wtyczki, przepływomierz z przewodem fabrycznym 1m.

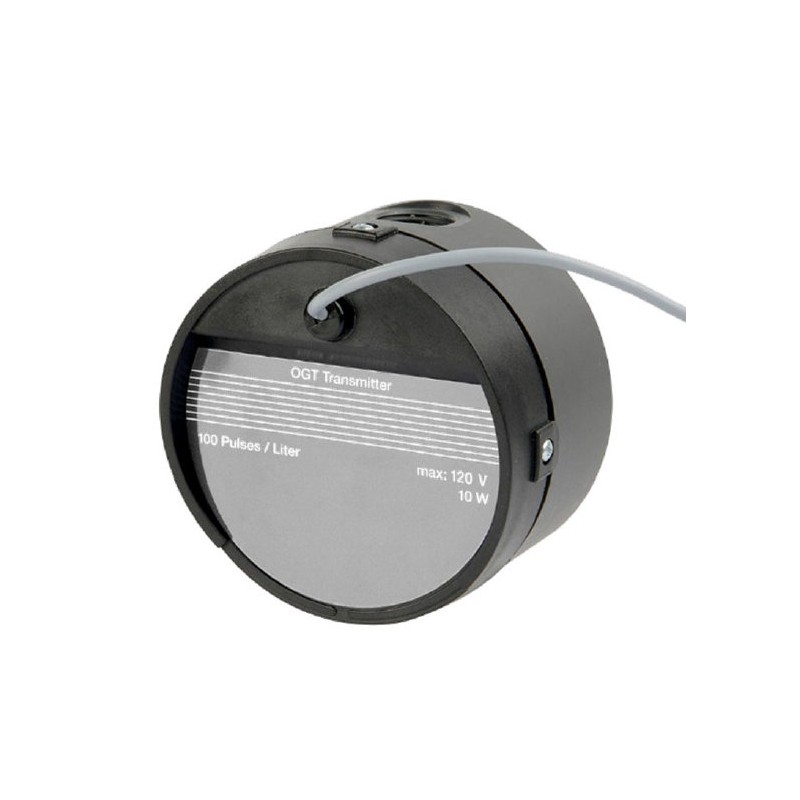

Przepływomierz podaje 100impulsów/ litr.

Opcjonalne dopłaty :

1.- dodatkowa obudowa IP-65 z drzwiami przezroczystymi i 3 zdublowanymi przyciskami z dozownika.

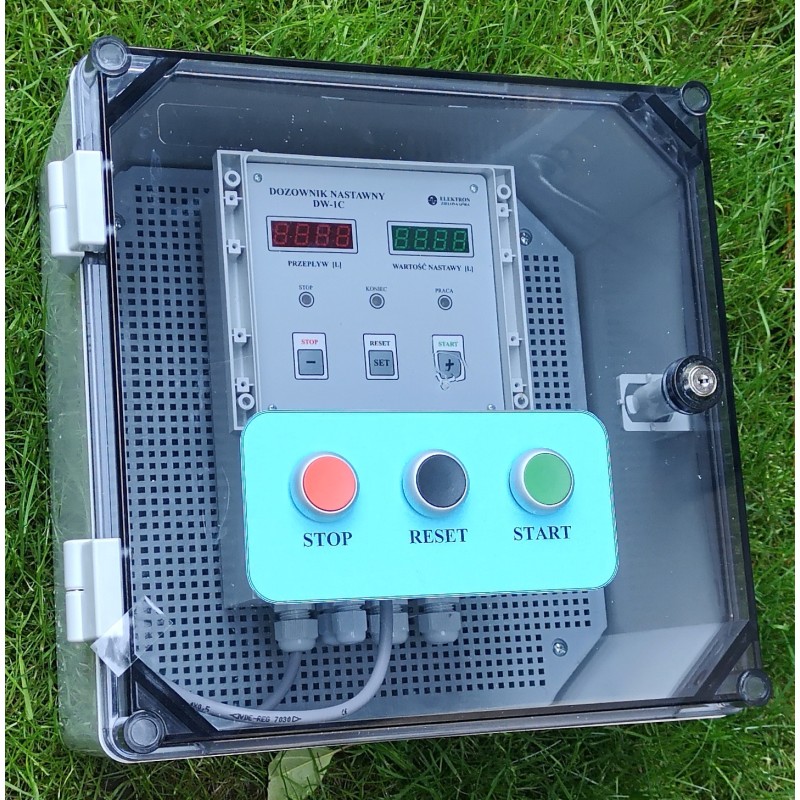

Jeśli dozownik pracuje w trudnych warunkach ( narażony na zalanie wodą, obsługa mokrymi rękami) zalecamy dodatkową obudowę hermetyczną IP-65 z przyciskami na drzwiach transparentnych. Pełna obsługa dozownika bez otwierania drzwi szafki ( zdjęcie ).

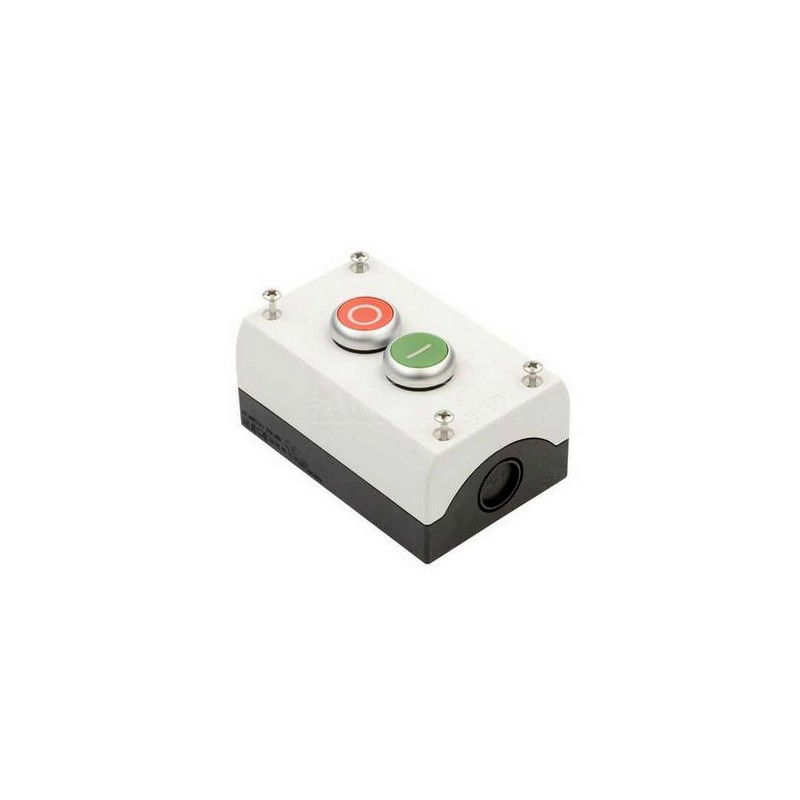

2. - kaseta z przyciskami START-STOP z przewodem 2m - wygodna jeśli często powtarzamy taką samą ilość litrów jak poprzednio.

UWAGA!!!

Wybieramy w opcjach albo dodatkową obudowę IP65 albo kasetę start/stop. Przy wybraniu kasety start/stop możemy oddzielnie dokupić hermetyczną obudowę IP65 bez przycisków na drzwiach -  Kliknij tutaj.

3. - wyjście RS-485 slave z protokołem modbus RTU.

Urządzenie przygotowane jest do współpracy z wodomierzami lub przepływomierzami wyposażonymi w impulsatory kontaktronowe, optoelektroniczne lub Halla i steruje pracą elektrozaworu zainstalowanego na rurociągu doprowadzającym wodę. Dozownik DW-1C jest następcą dozownika DW-1 - posiada znacznie więcej funkcji i hermetyczna obudowę. Urządzenie posiada cyfrowy programator pokazujący zaprogramowaną ilość wody w litrach "wartość nastawy" i cyfrowy wyświetlacz "wartość mierzona" pokazujący ilość wody pobranej od rozpoczęcia procesu dozowania. Opcjonalnie urządzenie posiada wyjście RS485w trybie slave z protokołem modbus RTU służące zarówno do monitoringu jak i sterowania. W tabeli poniżej przedstawiono inne  typowe konfiguracje dozownika „DW-1C”. Możliwe wykonanie z inną konfiguracją.

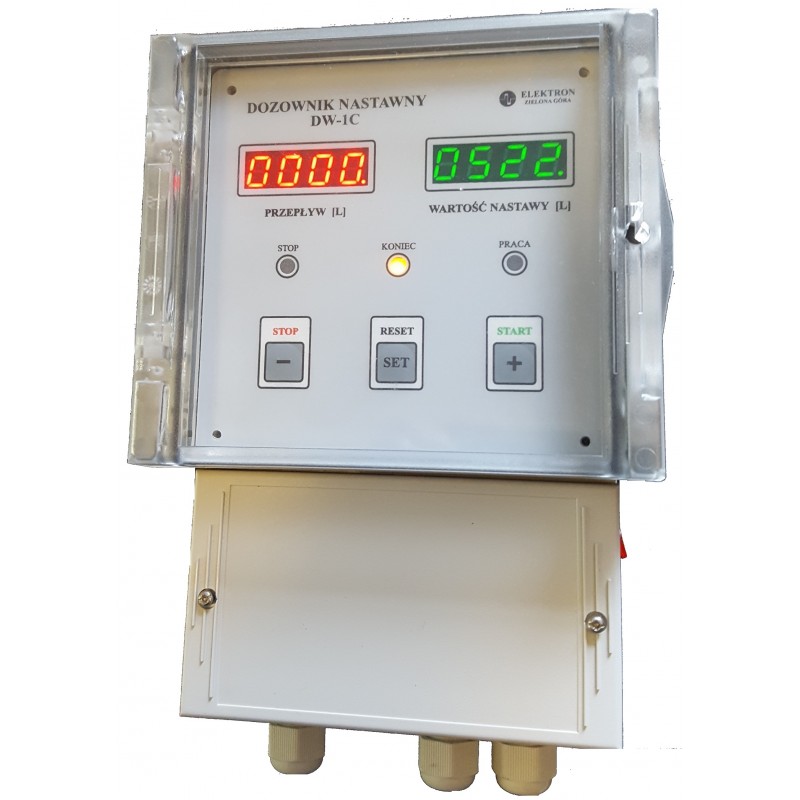

Urządzenie jest zabudowane w obudowie z tworzywa sztucznego. Przeznaczone do montażu
naściennego. Na płycie czołowej znajdują się wyświetlacze pokazujące wartość zmierzoną (czerwony) oraz wartość nastawioną (zielony). Stan pracy sygnalizują diody „STOP”, „KONIEC” i „PRACA”. Do obsługi urządzenia służą 3 przyciski „STOP”, „RESET” i „START”.

Dokładność dozowania zależy od zastosowanego wodomierza (przepływomierza) i wynosi w tej wersji  ± 0,5%
dla oferowanych w zestawach. Po zakupie urządzenie jest skonfigurowane zgodnie z zamówieniem.

W tabeli poniżej podano parametry przepływu innych  oferowanych wersji - przy różnych średnicach rur i ceny netto zestawów zawierających dozownik DW-1C + wodomierz ( przepływomierz) + elektrozawór.

Oferujemy także wersje specjalne np. z dozowaniem co 0,1 litra na średnice inne niż 3/8'  i 3/4' a także do cieczy o różnej lepkości - ceny na zapytanie

Więcej informacji w załączonej instrukcji sterownika ( PDF)
